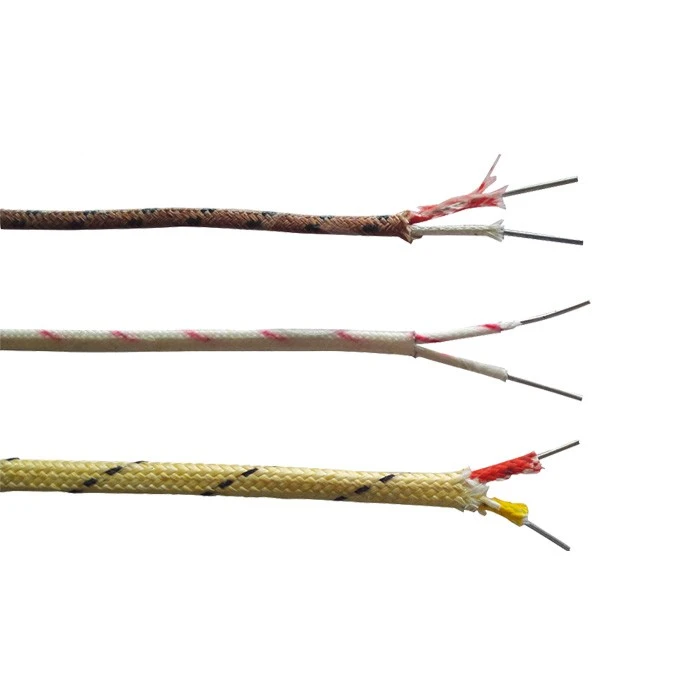

Thermocouple Compensating Cable
2

Kompenzacijski kabel s termočlenom

1. Nivo termočlena (nivo visoke temperature). Ta vrsta žice za termočlene je primerna predvsem za termočlene tipa K, J, E, T, N in L ter druge instrumente za zaznavanje visokih temperatur, temperaturne senzorje itd.

Pošlji povpraševanje

Predstavitev izdelka

2. Nivo izravnalne žice (nivo temperature nizke temperature). Ta vrsta žice za termoelement je primerna predvsem za kompenzacijski kabel in podaljšek za različne termoelemente tipa S, R, B, K, E, J, T, N in L, grelni kabel, krmilni kabel itd.

Vrsta termoelementa		Barvna koda ANSI		Začetne tolerance kalibracije
Žične zlitine	Praznovanje	+/- Dirigent	Jakna	Temperaturno območje	Standardno Omejitve	Poseben Omejitve
Železo(+) vs. Constantan(-)	J	Bela/rdeča	rjav	0 stopinj do +285 stopinj 285 stopinj do +750 stopinj	±2,2 stopinje ± .75%	±1,1 stopinje ± .4%
CHROMEL(+) vs. ALUMEL(-)	K	Rumena/rdeča	rjav	-200 stopinj do -110 stopinj {{0}} stopinj do 0 stopinj 0 stopinj do +285 stopinj 285 stopinj do +1250 stopinj	± 2% ±2,2 stopinje ±2,2 stopinje ± .75%	±1,1 stopinje ± .4%
Baker (+) vs. Constantan(-)	T	Modra/rdeča	rjav	-200 stopinj do -65 stopinj -65 stopinj do +130 stopinj 130 stopinj do +350 stopinj	± 1.5% ±1 stopinja ± .75%	± .8% ± 0,5 stopinje ± .4%
CHROMEL(+) vs. Constantan(-)	E	Vijolična/rdeča	rjav	-200 stopinj do -170 stopinj -170 stopinj do +250 stopinj 250 stopinj do +340 stopinj 340 stopinj +900 stopinj	± 1% ±1,7 stopinje ±1,7 stopinje ± .5%	±1 stopinja ±1 stopinja ± .4% ± .4%

Raznolikost in indeks termoelementa

Raznolikost in indeks termoelementa
Raznolikost	Vrsta	Merilno območje (stopnja)
NiCr-NiSi	K	-200-1300
NiCr-CuNi	E	-200-900
Fe-CuNi	J	-40-750
Cu-CuNi	T	-200-350
NiCrSi-NiSi	N	-200-1300
NiCr-AuFe0.07	NiCr-AuFe0.07	-270-0
